什么是開關電源：

      開關電源是將交流電先整流成直流電，再將直流電變成交流電，再整流成直流電壓輸出。它可以將元器件進行模塊化封裝，從而形成體積更小，功率更高的模塊電源。

開關電源電路圖：

什么是線性電源：

      線性電源是將交流電經過變壓器變壓，再整流得到未穩定的直流電壓輸出，線性電源比開關電源多了變壓器和電壓反饋電路。

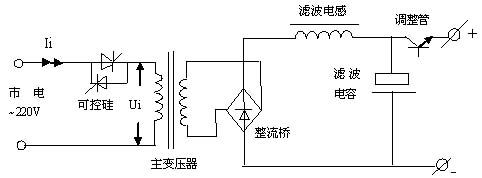

線性電源電路圖：

開關電源的優點：

1、因發熱量小，功耗低，效率高（80％以上）

2、體積小，重量輕

3、自身抗干擾強

4、輸出電壓范圍寬

線性電源的優點：

1、輸出電壓質量高

2、性能穩定

3、紋波、噪聲小

4、結構簡單，維修簡單

開關電源的缺點：

1、會產生高頻電壓，對周圍設備有一定的干擾，需要良好的接地

2、紋波、噪聲大

3、成本高，價格高

線性電源的缺點：

1、因發熱量大，效率低（40%以上）

2、體積大，笨重

3、輸入電壓范圍小

開關電源模塊應用：
1、集成器、電表

2、工業控制領域
3、醫療設備

4、軍用設備

線性電源模塊應用：

1、實驗室

2、工礦

3、電解、電鍍

4、充電設備

      開關電源和線性電源在內部結構和工作原理是完全不一樣的，它們倆個在優缺點上是互補的。關于二者選擇方面：根據實際情況而定，一般在對紋波、EMI、EMC要求較高的場合，選用線性電源，反之則是開關電源。
